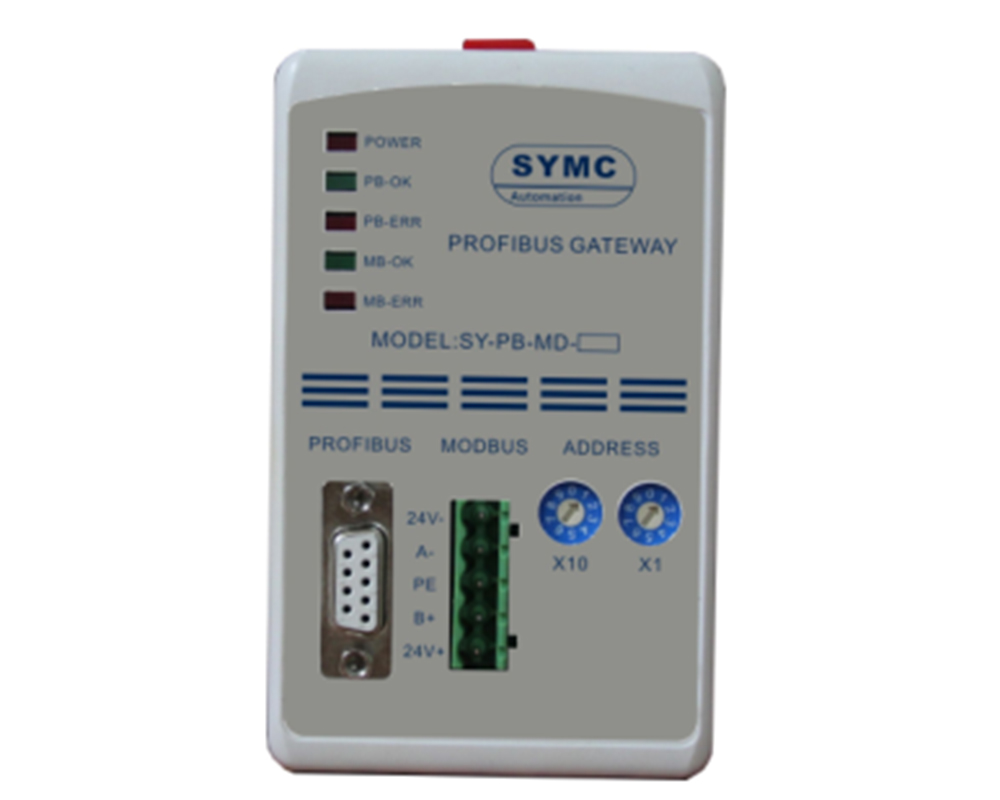

SY-PB-MD現場總線網關是本公司根據工業稱重控制的應用特點特別開發的一款MODBUS RTU轉PROFIBUS DP的協議轉換器。它使凡具有基于RS485接口的MODBUS協議的儀表可以十分方便的實現與現場總線PROFIBUS的互連，而且省去了同類設備在STEP7環境里需要進行復雜組態的過程。本網關采用西門子協議芯片，兼容DPV0和DPV1協議，并采用隔離穩壓電源對DP通訊信號進行強制整形，因此具有兼容性好，抗干擾強，可靠性高的特點。

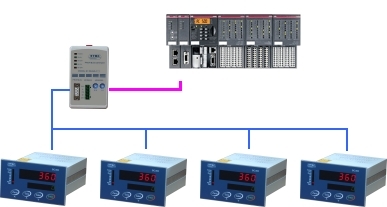

應用圖例1：多稱量點總線監控（SY-PB-MD-00）

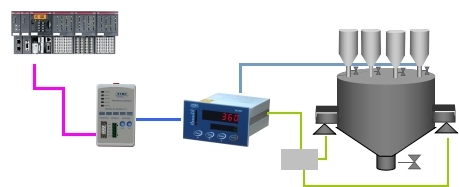

應用圖例2：1對1遠程配方下載，就地配料控制（SY-PB-MD-36）
選型配置 Selection Configuration：
型號Model | 訂貨號P.N | 描述Description |
SY-PB-MD-36 | 22000189 | 導軌式安裝，配BC360系列儀表通訊 Din Rail Mount，Communication with BC360 series controller |
SY-PB-MD-58 | 22000196 | 導軌式安裝，配BC580系列儀表通訊 Din Rail Mount，Communication with BC580 series controller |
SY-PB-MD-00 | 22000199 | 導軌式安裝，通用型模塊 Din Rail Mount，General purpose module |
技術規格 Specification:
網關型號 / Gateway Model | SY-PB-MD-36 | SY-PB-MD-58 | SY-PB-MD-00 |
MODBUS命令 | 03H, 06H | 03H, 06H, 10H | 01H, 02H, 03H, 04H, 05H, 06H, 0FH, 10H |
RS485波特率/數據格式 | 9600bps 8+N+1 | 9600bps 8+N+1 | 2400~500Kbps 8+N/E/O+1/2 |
MODBUS從站數 | 1 | 1 | <16 |
PROFIBUS端映射長度(Byte) | 輸入：46 輸出：46 | 輸入：54 輸出：42 | 輸入：<=244 輸出：<=244 |
配置方式 | 裝載GSD文件即可 | 裝載GSD文件即可 | 裝載GSD文件，并進行報文配置 |
PROFIBUS DP波特率 | 自適應波特率：9.6k, 19.2k, 93.75k, 187.5k, 500k, 1.5M, 3M, 6M, 12M | ||
PROFIBUS DP協議規范 | PROFIBUS-DP/V0/V1 協議符合JB/T 10308.3-2001：測量和控制數字數據 通信工業控制系統用現場總線第3 部分PROFIBUS規范 | ||
站點規范 | 每個分段32個站（帶中繼為127個站） | ||
PROFIBUS DP傳輸距離 | 傳輸距離取決于傳輸速率，若使用A型線纜，距離分別為： 1200m(<93.75K), 1000m(187.5k), 400m(500k), 200m(1.5M) | ||
安裝方式 | 35mm導軌式安裝 | ||
外形尺寸 | 22mm（寬）×90mm（高）×70mm（厚） | ||
防護等級 | IP20 | ||
工作電壓 | 20~28VDC，150mA | ||
工作環境 | -20℃~70℃，<90%,不冷凝 | ||

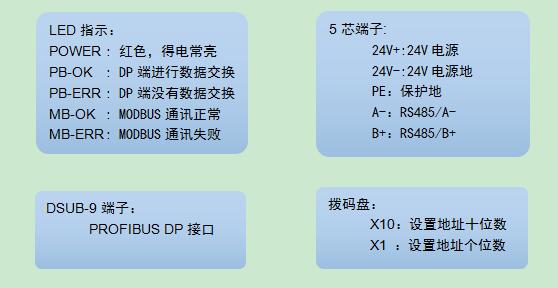

接線指示說明:
