BC580L系列通用型稱重顯示控制器具備工業稱重應用所需要的各種基本控制功能，并可將稱重信號實時轉換為標準工業通訊信號，集現場顯示與遠程傳輸于一體，廣泛適用于冶金，化工，建材，飼料，食品飲料，紡織，實驗室，材料分析等行業。
產品特點：
2 緊湊的盤裝型結構，節省安裝空間
2 新一代嵌入式高速工業處理器，抗干擾強
2 優化的數字濾波和快速跟隨技術
2 16位高精度DA輸出，4~20mA/0~10V可設置
2 上下限報警
2 預置點比較功能
2 檢重控制
2 自動零跟蹤可選
2 上電置零可選
2 隔離的RS232/RS485串行接口
2 標準MODBUS RTU協議
2 220VAC供電（DC24V可選）
選型配置 Selection Configuration：
型號Model | 訂貨號P.N | 描述Description |
BC580L1 | 22000263 | 面板式，2進3出繼電器，RS232/RS485，紅色數碼管，AC220V Panel，2-in,3 Relays Outputs, RS232/RS485, Red LED ,220VAC |
BC580L2 | 20000264 | 面板式，2進3出繼電器，RS232/RS48，4～20mA，紅色數碼管， AC220V Panel，2-in,3 Relays Outputs, RS232/RS485,4~20mA/0~10v, Red LED ,220VAC |
BC580L3 | 22000312 | 面板式，2進3出繼電器，RS232/RS485，Profibus DP，紅色數碼管，AC220V Panel，2-in,3 Relays Outputs, RS232/RS485Profibus DP, Red LED ,220VAC |
BC580L1(DC) | 22000330 | 面板式，2進3出繼電器，RS232/RS485，數碼管，DC24V Panel，2-in,3 Relays Outputs, RS232/RS485, Red LED ,24VDC |
BC580L2(DC) | 22000331 | 面板式，2進3出繼電器，RS232/RS48，4～20mA，數碼管， DC24V Panel，2-in,3 Relays Outputs, RS232/RS485,4~20mA/0~10v, Red LED ,24VDC |
BC580L3(DC) | 22000332 | 面板式，2進3出繼電器，RS232/RS485，Profibus DP，紅色數碼管，DC24V Panel，2-in,3 Relays Outputs, RS232/RS485Profibus DP, Red LED ,24VDC |
技術規格 Specification:
外形結構 Enclosure | 面板式結構。面板：SS304，IP65；腔體：鋁合金（陽極氧化） Panel Mount. Front plate: SS304, IP65. Case: Anodized Aluminum | ||
工作模式 Run Mode | 雙速定量模式，預置點比較模式，上下限報警，檢重控制，減量控制，峰值測力，毛/凈灌裝 2-speed material transfer mode, Setpoint comparison，Over/under, Check weigh，Reduction weigh，Peak force measurement，Gross/net fill | ||
傳感器信號 Signal Range | -20mV~+20mV | 分度值 Increments | 1,2,5 x 10n (n=-3 ~1) |
分辨力 Max. Sensitivity | 0.5uV/d | 較高顯示精度 Max. Resolution | 1/100,000 |
增益漂移 FS Drift | 3ppm/°C | 非線性 Linearity | 0.003%FS |
AD刷新率 AD Refresh Rate | 50~200Hz | 傳感器負載 Cells Load | 6只350歐姆傳感器 Six (6) 350 ohm load cells |
顯示 / Display | 7位0.56寸紅色LED 7-digit 0.56’ segment LED | ||
鍵盤 / Keypad | 4只輕觸按鍵 4 tactile-feel keys; polyester overlay | ||
開關量 Discrete I/O | 2xDI,3x Relay DO 2 Inputs; 3 Outputs(220VAC @ 5A) | ||
通訊接口 / USART | COM1: RS232; COM2: RS485 | ||
串口通訊協議 Serial Protocol | MODBUS-RTU、命令、連續輸出 MODBUS-RTU, Command output, Continuous Output | ||
選件 / Option | 4~20mA/0~10V，Profibus DP | ||
電源/ Power Supply | 180~240VAC, 60mA; 24VDC, 150mA | ||
工作環境 Operating Temperature | -10°C ~ +40°C，相對濕度：10%~90%，不冷凝 -10°C ~ +40°C，Relative humidity:10%~90%，non-condensing | ||

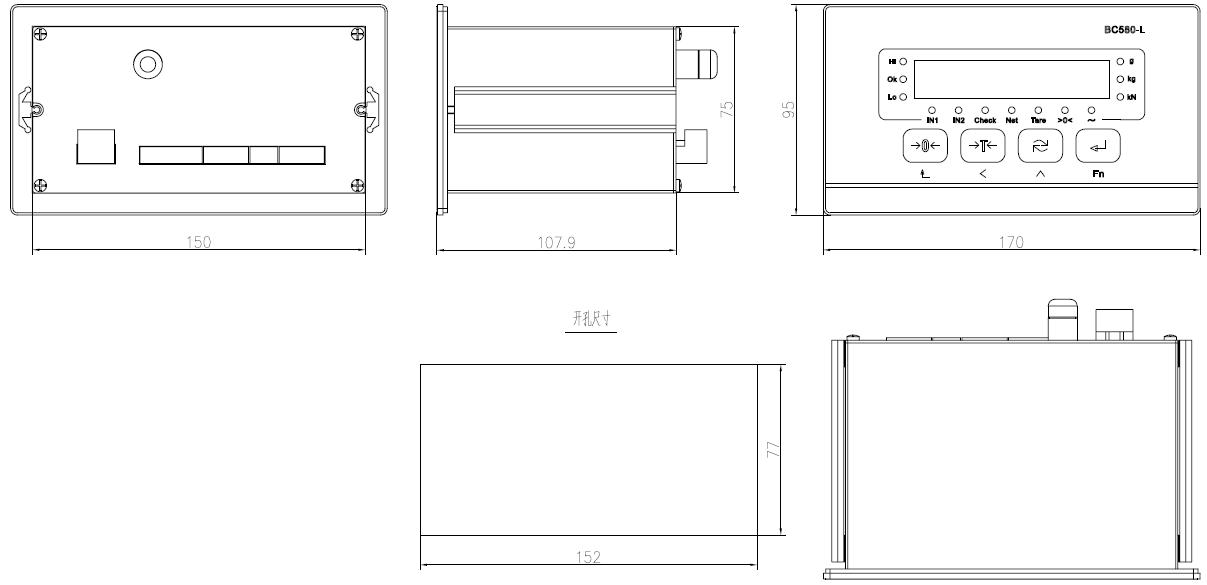

產品尺寸圖 Dimensions(mm):
外形尺寸(W×H×D): 170×95×125. 開孔尺寸(W×H): 152×77
