BC580.E系列稱重控制器適用于稱重點多，控制柜空間有限的工業稱重場合?？蓪⒎Q重信號實時轉換為標準工業通訊信號，集現場顯示與遠程傳輸于一體，同時兼具定量控制功能，廣泛適用于冶金，化工，建材，混凝土，飼料等行業。
產品特點：
2 緊湊的盤裝型結構，節省安裝空間
2 新一代嵌入式高速工業處理器，抗干擾強
2 優化的數字濾波和快速跟隨技術
2 16位高精度DA輸出，4~20mA/0~10V可設置
2 具備就地定量控制功能
2 預置點比較功能
2 自動零跟蹤可選
2 上電置零可選
2 隔離的RS232/RS485串行接口
2 標準MODBUS RTU協議
2 可選PROFIBUS DP現場總線
選型配置 Selection Configuration：
型號Model | 訂貨號P.N | 描述Description |
BC580.E1 | 22000290 | 面板式，1進4出，RS232/RS485通訊接口，DC24V Panel，1 inputs 4 outputs，RS232/RS485， DC24V |
BC580.E2 | 22000292 | 面板式，1進4出，RS232/RS485通訊接口，DC24V，帶模擬量輸出 Panel，1 inputs 4 outputs，RS232/RS485， DC24V，Analog Output |
BC580.E3 | 22000293 | 面板式，1進4出，RS232/RS485通訊接口，DC24V，帶PROFIBUS DP Panel，1 inputs 4 outputs，RS232/RS485， DC24V，PROFIBUS DP |
BC580.E4 | 22000291 | 面板式，4物料配料控制器，4進12出，1路RS232/RS485通訊接口，DC24V Panel，Four material batching，4inputs12 outputs，RS232/RS485， DC24V |
技術規格 Specification:
外形結構 Enclosure | 面板式結構。面板：SS304，IP65；腔體：鋁合金（陽極氧化） Panel Mount. Front plate: SS304, IP65. Case: Anodized Aluminum | ||
工作模式 Run Mode | 雙速定量模式，預置點比較模式 2-speed material transfer mode, Setpoint comparison | ||
傳感器信號 Signal Range | -20mV~+20mV | 分度值 Increments | 1,2,5 x 10n (n=-3 ~1) |
分辨力 Max. Sensitivity | 0.5uV/d | 較高顯示精度 Max. Resolution | 1/50,000 |
增益漂移 FS Drift | 3ppm/°C | 非線性 Linearity | 0.003%FS |
AD刷新率 AD Refresh Rate | 200Hz | 傳感器負載 Cells Load | 6只350歐姆傳感器 Six (6) 350 ohm load cells |
顯示 / Display | 6位0.4寸紅色LED，6位0.28寸黃綠色LED，10位LED光柱 6-digit 0.4’ segment LED, 6-digit 0.28’segment LED, 10-bit LED light bar | ||
鍵盤 / Keypad | 4只輕觸薄膜按鍵 4 Flat switch membrane with tactile-feel keys; polyester overlay | ||
開關量 Discrete I/O | 1xDI,4xDO(帶過載保護) 1 Inputs; 4 Outputs(24VDC @500mA with over-load protection) | ||
通訊接口 / USART | COM1: RS232 / RS485 | ||
串口通訊協議 Serial Protocol | MODBUS-RTU、命令、打印、連續輸出 MODBUS-RTU, Command output, Print, Continuous Output | ||
選件 / Option | E2: 4~20mA/0~10V; E3: PROFIBUS DP | ||
電源/ Power Supply | 18~30VDC, 160mA | ||
工作環境 Operating Temperature | -10°C ~ +40°C，相對濕度：10%~90%，不冷凝 -10°C ~ +40°C，Relative humidity:10%~90%，non-condensing | ||

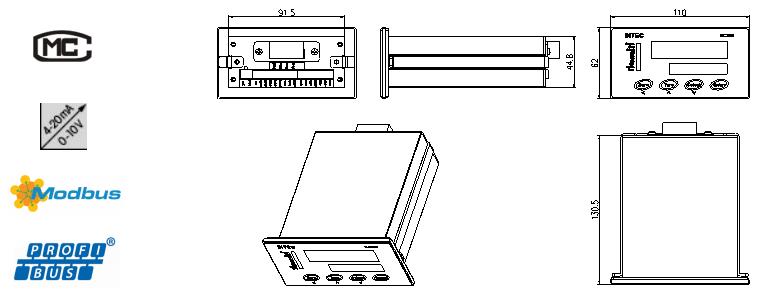

產品尺寸圖 Dimensions(mm) : 110×62×131 開孔尺寸 Cutout: 46×92
